最新版本號：
TechWiz LCD 3D [16,0,25,0730]

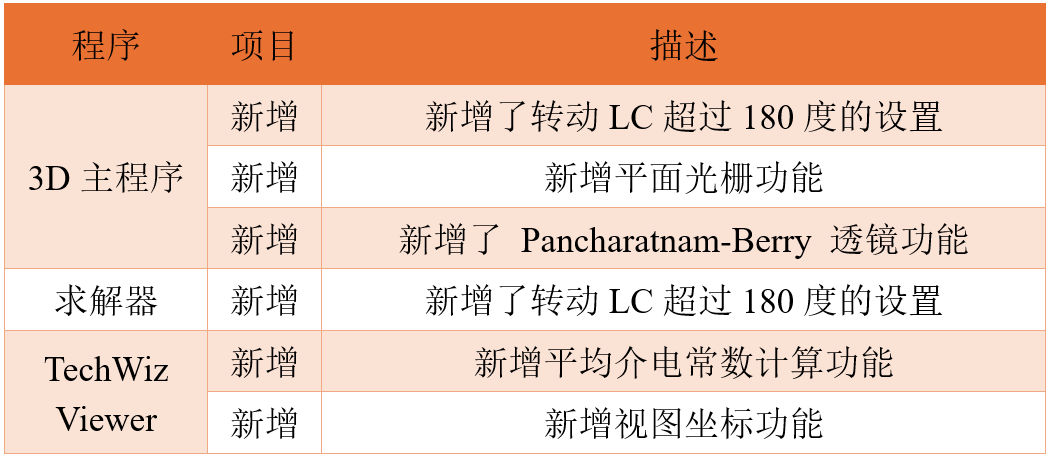

更新功能列表
更新功能詳細說明：
3D主程序功能更新
Pancharatnam-Berry (PB) 透鏡功能（PB Lens）
TechWiz LCD 3D / LC / Initial Distribution / ‘PB Lens’。
基于仿真區域的中心，根據PB透鏡方程對LC進行對齊。
PB 透鏡結構仿真過程（利用PB 透鏡函數）
PB透鏡通過引入幾何相移來聚焦或擴散光，這取決于偏振狀態。
a) ① 生成仿真區域
b) ① SIM (生成) → ②堆棧層并設置厚度→ ③設置網格條件→ ➃ 生成網格
c) ①加載項目文件并選擇LC選項卡→ ②初始分布→ ③選擇平面光柵的表面方向→ ➃設置表面方向
d) ①選擇光學選項卡→ ②疊加光源→ ③設置偏振類型（左旋圓偏光）→ ➃ 設置波長
e) ①衍射選項卡→ ②設置衍射條件
f) ①選擇批處理模式→ ②設置狀態→ ③ 運行仿真
g) LC分布結果在LC文件夾下的*.dat文件中
h) 衍射分析結果存放于 OPTICS_DIFFRACTION 文件夾中的 *_DIFFRACTION.trn 文件內。
TechWiz Viewer更新內容
平均介電常

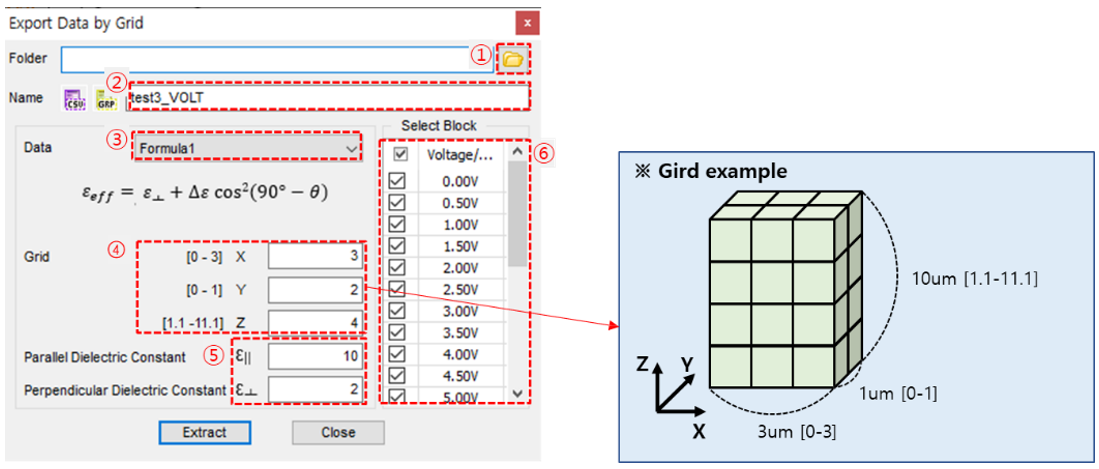

Viewer / File / ‘Export Data by Grid
將模擬結構劃分為網格，計算每個網格LC的有效介電常數的平均值。
平均介電常數的模擬過程
a) 在查看器中加載Project name.dat文件。
b) ① 文件→ ② 選擇按網格導出數據
c) ①設置文件保存路徑→ ②設置文件名→ ③選擇有效介電常數公式→ ➃設置網格（劃分?jǐn)?shù)）→ ⑤設置LC介電常數→ ⑥選擇電壓或時間
d) 有效介電常數值根據所應用的公式而變化。
e) 提取后，保存各電壓的平均介電常數圖和csv文件。
f) grp文件存儲每個電壓的介電常數數據。
g) csv文件存儲每個網格的介電常數數據。
設置坐標系（Set View Coordinate）
Viewer / View / Traced Nodes / ‘View Coordinate。
仿真結構中特定掩模坐標的校驗功能。
|
