VirtualLab Unity應用：卡塞格林望遠鏡

應用場景

卡塞格林望望遠鏡廣泛應用于天文觀測，卡塞格林望遠鏡廣泛應用于天文觀測、空間成像和激光測距等領域，憑借其折疊光路設計，實現了長焦距與緊湊結構的結合，具有口徑大、像差校正能力強和易于安裝探測器等優點。在本案例中，將通過設計一個典型的折返式卡塞格林望遠鏡光學系統，演示在 VLU 中的光學設計流程，包括初始結構建立、像差分析、評價函數定義、優化。

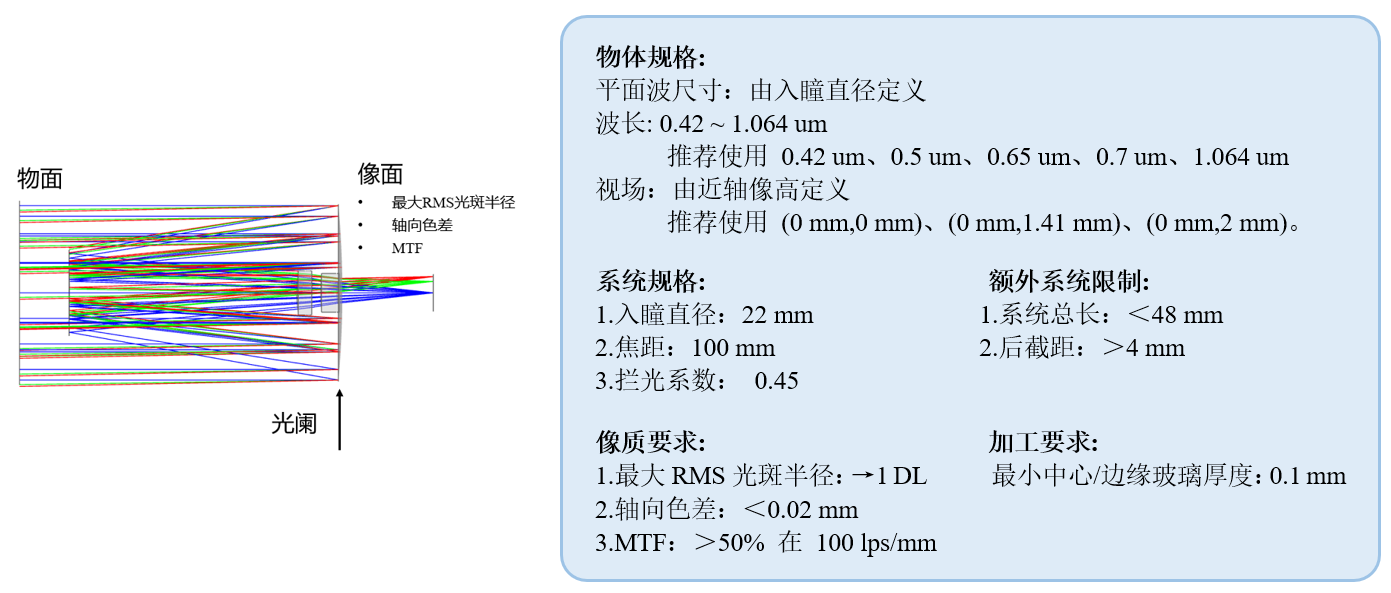

案例說明

設計結果

設計結果如下，像質，系統規格、額外系統限制以及加工要求均滿足預期設計目標。



優化后系統的3D光線追跡視圖

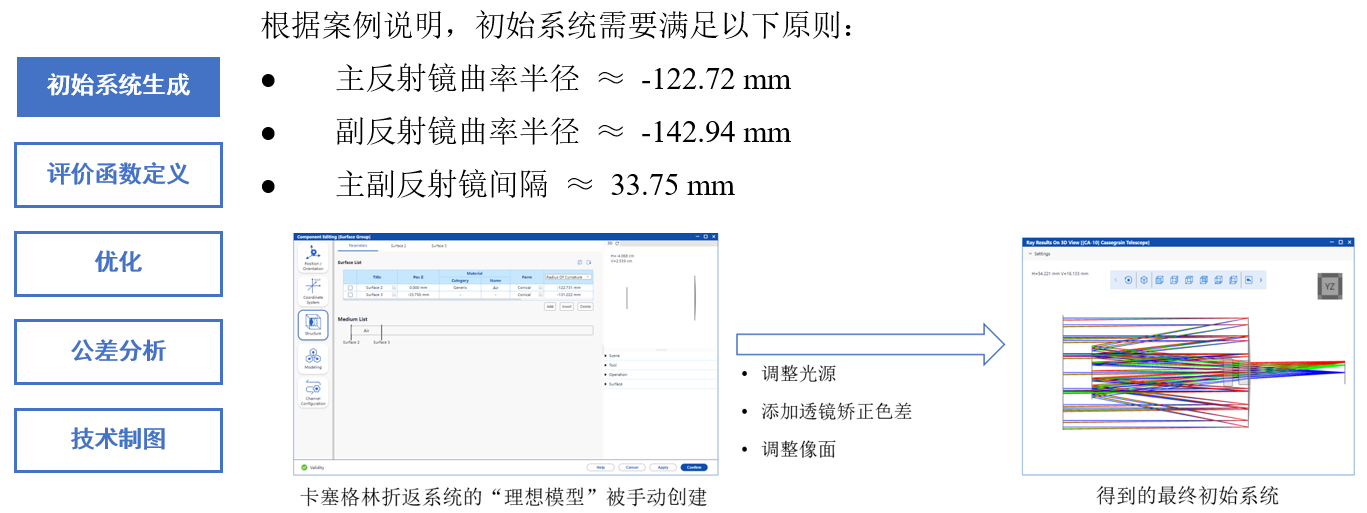

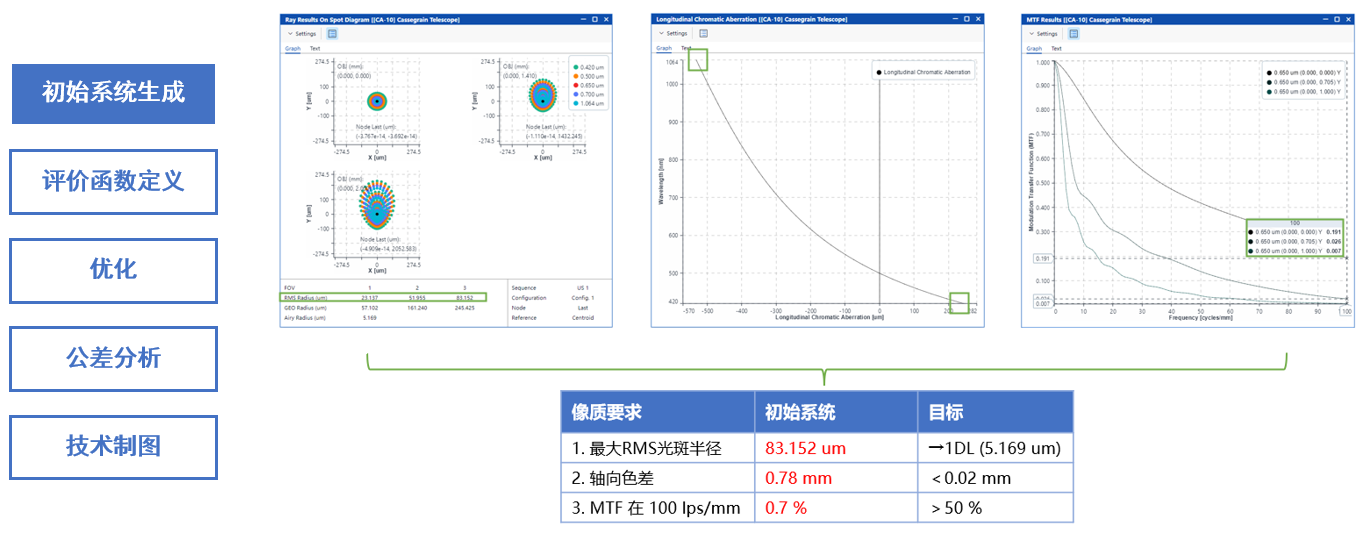

初始系統生成

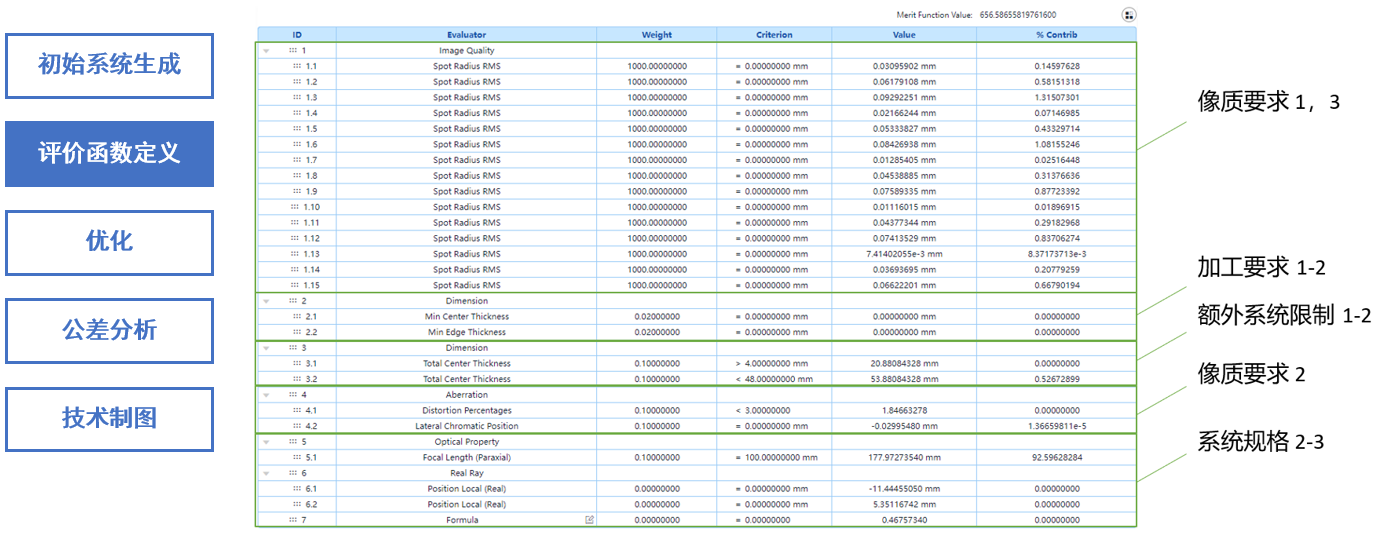

評價函數定義

根據系統規格、額外系統限制以及像質與加工要求，定義了各種與之對應的評價函數。

優化

通過采用POWELL算法進行優化后，滿足了像質要求 1-3，系統規格 2-3、額外系統限制1-2以及加工要求1。

通過采用POWELL算法進行優化后，滿足了像質要求 1-3，系統規格 2-3、額外系統限制1-2以及加工要求 1，此外系統規格1在生成初始系統時已滿足。
